Разборные полимерные трубы для прокладки кабеля
Гладкая разборная труба - это специализированный полимерный защитный футляр, предназначенный для механической изоляции кабельных линий в ситуациях, когда нет возможности снять напряжение с действующей сети. Продукция ООО «ГРАФЕН-ГРУПП» обеспечивает высочайший уровень безопасности при реконструкции объектов и прокладке дополнительных магистралей.
Инновационная защита кабеля без снятия напряжения
Ключевым преимуществом разъемных труб для прокладки кабеля является абсолютная простота и удобство монтажа. Конструкция избавляет от необходимости вынужденного разрыва действующего кабеля, обесточивания объекта, и применения кабельных муфт.
Защитный футляр монтируется по принципу «пенал». Кабель укладывается в нижнюю половину трубы, после чего верхняя часть надежно защелкивается. Для создания неразрывного, жесткого контура соединение отрезков труб между собой производится со смещением (перекрытием) верхней половинки относительно нижней на 30 сантиметров. Такая технология сборки гарантирует надежную фиксацию и защиту кабельной трассы при реконструкции подземных коммуникаций.
Защитный футляр монтируется по принципу «пенал». Кабель укладывается в нижнюю половину трубы, после чего верхняя часть надежно защелкивается. Для создания неразрывного, жесткого контура соединение отрезков труб между собой производится со смещением (перекрытием) верхней половинки относительно нижней на 30 сантиметров. Такая технология сборки гарантирует надежную фиксацию и защиту кабельной трассы при реконструкции подземных коммуникаций.
Технические характеристики и стойкость к нагрузкам
Разборные трубы нашего производства предназначены как для укладки в грунт, так и для монтажа на открытом воздухе. В состав полимера интегрированы специальные присадки, полностью препятствующие разрушению пластика под длительным воздействием ультрафиолета.
Сопротивление сжатию
Образцы нашей продукции регулярно проходят жесткие лабораторные испытания на соответствие требованиям межгосударственного стандарта ГОСТ Р МЭК 61 386.24−2014. При повышении статических нагрузок до 1200Н/20см деформации и повреждения профиля полностью отсутствуют.
Температурный режим
Материал сохраняет свою эластичность и прочностные характеристики в сложных условиях. Допустимые условия монтажа составляют от -30 °С до +45 °С.
Долговечность
Благодаря использованию качественного первичного сырья, расчетный срок службы изделия значительно превышает 30 лет.
Если вы планируете купить трубу разборную модульную крупным оптом, заполните форму ниже. Менеджеры завода «Графен-Групп» подготовят для вас индивидуальное коммерческое предложение с учетом объема заказа и логистики до вашего объекта.
Мы работаем исключительно с юридическими лицами.
Мы работаем исключительно с юридическими лицами.
Рассчитать стоимость партии от производителя
Гарантия качества от первого лица
Миссия ООО «ГРАФЕН-ГРУПП» - обеспечить российский B2B-сектор надежными, долговечными и удобными в монтаже системами механической защиты подземных коммуникаций. Мы отказались от услуг посредников, чтобы напрямую контролировать ценообразование и качество на каждом этапе: от закупки первичного полимера до отгрузки партии на ваш объект
Шеховцев Андрей Викторович
директор ООО «ГРАФЕН-ГРУПП»
Шеховцев Андрей Викторович
директор ООО «ГРАФЕН-ГРУПП»
Почему выбирают разборные модульные трубы от ООО «ГРАФЕН-ГРУПП»
Реализация сложных проектов по прокладке дополнительных кабельных трасс параллельно существующим сетям требует использования специализированных кабеленесущих систем. Разборный защитный футляр выступает идеальной и экономически оправданной альтернативой устаревшим асбестоцементным решениям. Сотрудничая с нашим заводом, вы получаете возможность купить разъемные трубы для прокладки кабеля без дилерских наценок. Наша гладкая разборная труба обеспечивает не только механическую изоляцию силовых линий, но и существенно снижает трудозатраты строительно-монтажных бригад. Оставьте заявку на сайте, и мы обеспечим оперативную комплектацию вашего строительного объекта качественными полимерными системами.
Характеристики разборных труб
Цена: D110 — от 810 ₽/м, D160 — от 1 450 ₽/м — с НДС и доставкой
| Параметр | D110 | D160 |
|---|---|---|
| Наружный / внутренний диаметр | 108 / 98 мм (замер) | 154 / 143 мм (замер) |
| Толщина стенки | 3,8 мм | 5,4 мм |
| Масса (расчётная) | ≈ 7,5 кг отрезок 3 м | ≈ 12 кг отрезок 3 м |

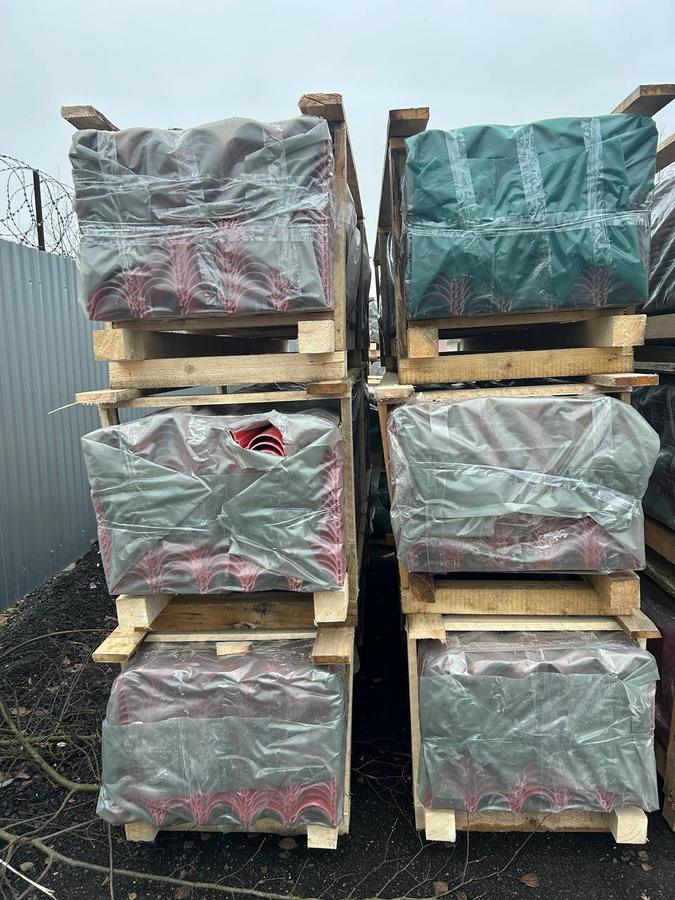

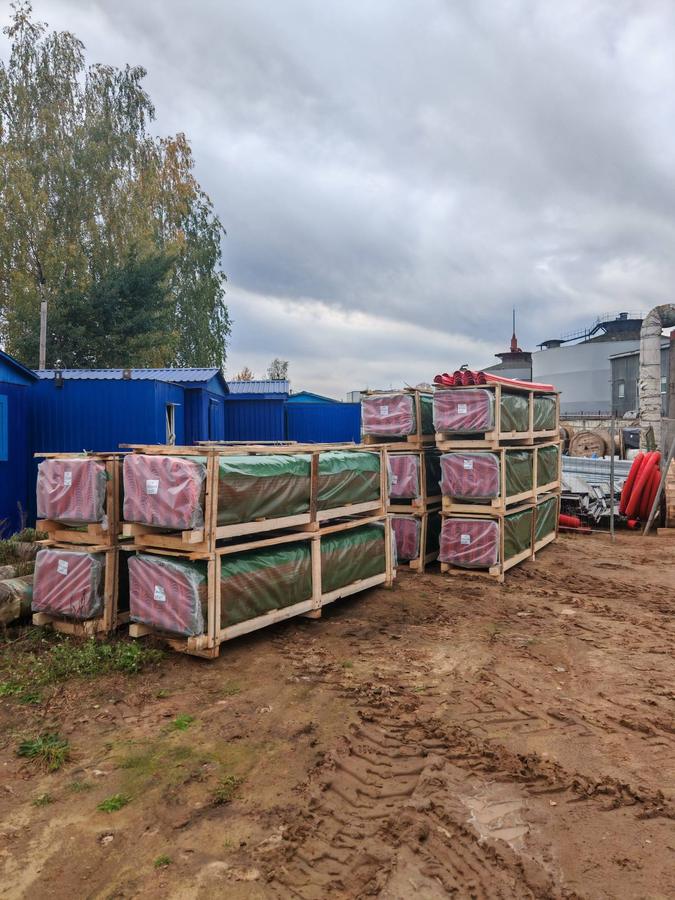

| Транспортная упаковка | 150 м в обрешётке | 72 м в обрешётке |
| Материал | ПВХ из первичного сырья, с присадками против разрушения ультрафиолетом | ПВХ из первичного сырья, с присадками против разрушения ультрафиолетом |

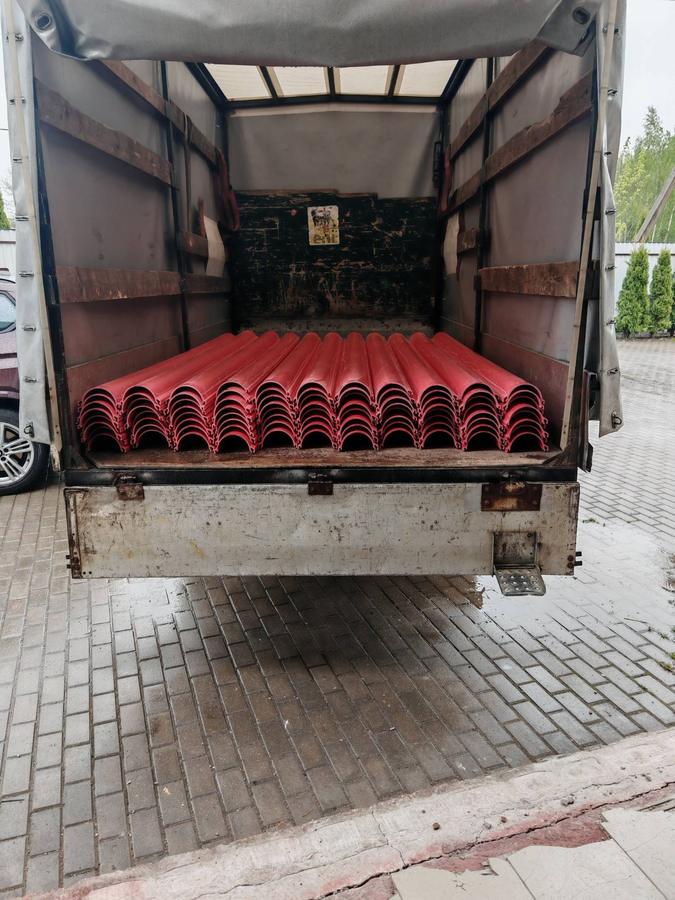

| Поставка | двумя продольными половинами | двумя продольными половинами |
| Длина отрезка | 3 м, под заказ — до 6 м | 3 м, под заказ — до 6 м |
| Соединение отрезков | смещение верхней половины относительно нижней на 30 см | смещение верхней половины относительно нижней на 30 см |
| Сопротивление сжатию | при нагрузке 1200 Н трещин нет — испытание по п. 10.2 ГОСТ Р МЭК 61386.24-2014 | при нагрузке 1200 Н трещин нет — испытание по п. 10.2 ГОСТ Р МЭК 61386.24-2014 |
| Температура монтажа | от −30 до +45 °С | от −30 до +45 °С |
| Срок службы | более 30 лет | более 30 лет |

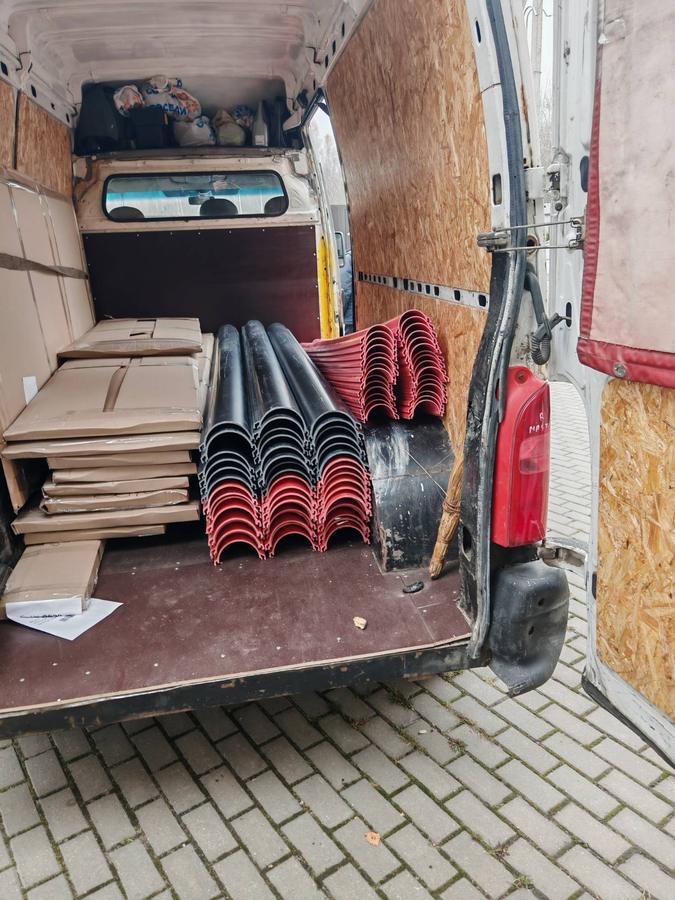

| Цвет | красный, чёрный, жёлтый | красный, чёрный, жёлтый |
Цвета — красный, чёрный, жёлтый; другой — под заказ от 1000 м.
Замеры и испытания — по протоколам испытаний 2025 года, масса — расчётная по размерам и плотности ПВХ. Продукция всегда в наличии, отгружаем партии любого объёма, на крупный объём — скидка. Доставка включена в цену, поэтому цена зависит от региона. Оплата — безналичная, с НДС; постоянным клиентам — отсрочка, возможна оплата по факту поставки.
